衬氟电动蝶阀

下一条:法兰电动蝶阀

上一条:硬密封电动蝶阀

阀门型号编制说明

D971F46-16C
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀9:电动7:对夹1:中线F46:聚全氟乙丙稀16:1.6MPaC:碳钢
    F:聚四氟乙烯10:1.0MPa

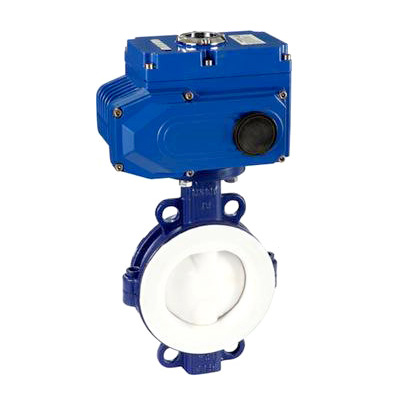

衬氟电动蝶阀  产品特点

1、D71F4/D71F46耐腐蚀衬氟电动蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中。采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
2、配ZTD、ZTHQ等系列电动执行机构,AC220V或AC380V电源就可进行开关控制。衬氟电动蝶阀无需另配伺服放大器,输入(4-20mADC或1-5ADC)信号,实现对压力、流量、温度等参数的调节。

衬氟电动蝶阀  主要技术参数

  公称通径                        DN(mm)50~600
公称压力PN(Mpa)1.01.6
试验压力(Mpa)强度试验1.52.4
密封试验(水)1.11.76

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)
连接方式对    夹
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质
适用温度-29℃—150℃
驱动方式电    动
电动执行器ZTD型、ZTHQ型、DZW型、用户指定产品
防护等级IP54/IP67/IP68
控制形式开关型/模拟量调节型
电   压AC220V/AC380V/AC110V/DC24V

衬氟电动蝶阀  主要零件材质

零件名称材料
阀    体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶    板不锈钢、WCB+F46
密 封 圈PTFE、F46(聚全氟乙丙稀)
阀    杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

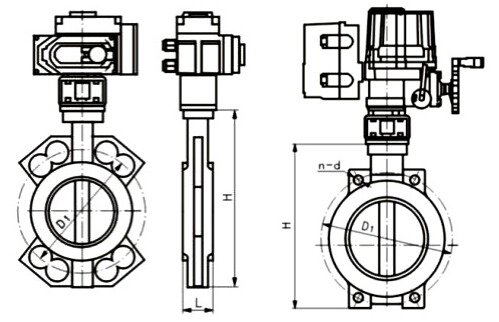

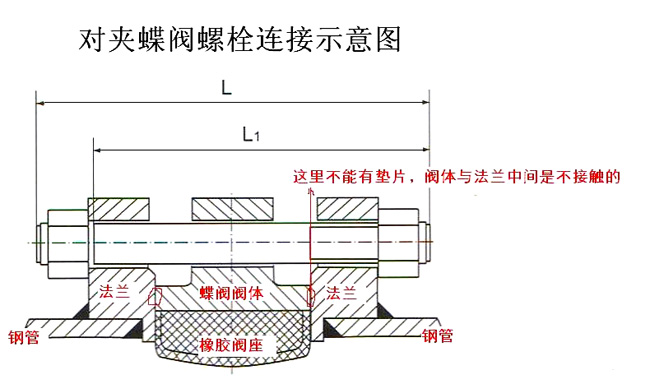

衬氟电动蝶阀  外形尺寸 (D971F参数,D971F46与硬密封蝶阀配置相同)   单位:mm

DNLH1.0MPa1.6MPa电动执行器选配
DD1n-dDD1n-d
50431971651254-181651254-18ZTD-05  ZTHQ-05
65462171851454-181851454-18ZTD-08ZTHQ-08
80462322001608-182001608-18ZTD-10ZTHQ-10
100522662201808-182201808-18ZTD-15ZTHQ-15
125562932502108-182502108-18ZTD-20ZTHQ-20
150563192852408-232852408-23ZTD-40ZTHQ-40
200603893402958-2334029512-23ZTD-60ZTHQ-60
2506845639535012-2340535512-28ZTD-80ZTHQ-80
3007852044540012-2346041012-28ZTD-100ZTHQ-100
3507858750546016-2352047016-28DZW-20ZTHQ-200
40010264956551516-2858052516-31DZW-20ZTHQ-300
45011471361556520-2864058520-31DZW-30ZTHQ-400
50012778667062020-2871565020-34DZW-45ZTHQ-400
60015193778072520-3184077020-37DZW-60-
大于DN600的电动蝶阀配用DZW电动执行器尺寸,请与销售部联系!

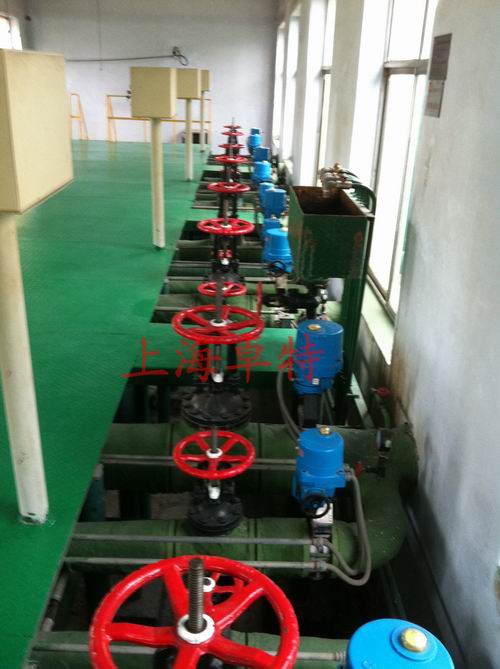

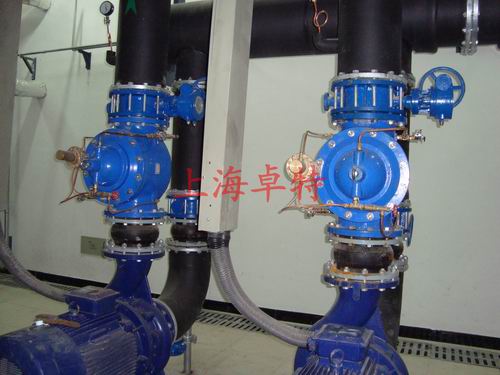

衬氟电动蝶阀现场图
