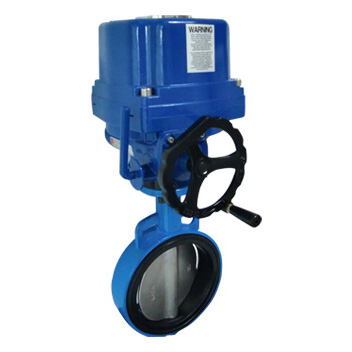

软密封对夹电动蝶阀

下一条:脱硫电动蝶阀

上一条:已经没有了

阀门型号编制说明

D971X-16C
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀9:电动7:对夹1:中线X:橡胶16:1.6MPa铸铁省略
    F:聚四氟乙烯10:1.0MPaC:碳钢
      P:不锈钢304
      R:不锈钢316

软密封对夹电动蝶阀  产品特点

1、主要结构由阀体,阀瓣,阀座,阀杆及电动执行机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。
2、采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。
3、球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。
4、ZTD、ZTHQ等系列电动执行机构,AC220V或AC380V电源就可进行开关控制。

软密封对夹电动蝶阀 主要零件材质

零件名称材 料
阀 体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板QT400、铝青铜、尼龙11、不锈钢
密 封 圈NBR丁晴橡胶、EPDM乙丙橡胶、氟橡胶
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

软密封对夹电动蝶阀 主要技术参数

公称通径DN(mm)50~600
公称压力PN(MPa)1.01.6
试验压力(MPa)强度试验1.52.4
密封试验(水)1.11.76

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)
连接方式对    夹
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质淡水、海水、污水、空气、天然气、油品、一般化学介质等。
适用温度-29℃—150℃
驱动方式电    动
电动执行器ZTD型、ZTHQ型、DZW型、用户指定产品
防护等级IP54/IP67/IP68
控制形式开关型/模拟量调节型
电   压AC220V/AC380V/AC110V/DC24V

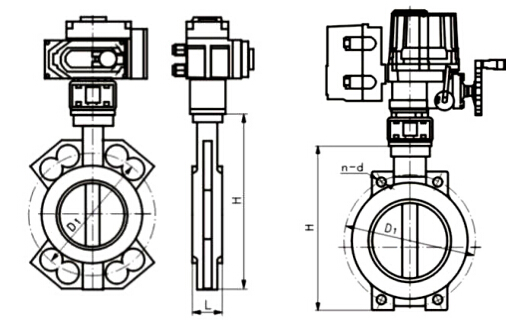

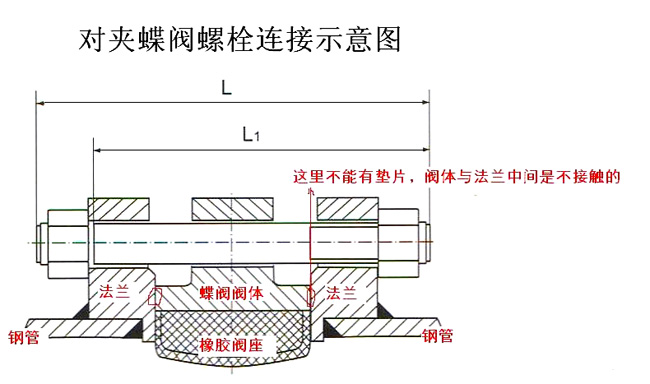

软密封对夹电动蝶阀  外形尺寸                       单位:mm
DNLH1.0MPa1.6MPa电动执行器选配
DD1n-dDD1n-d
50421971651254-181651254-18ZTD-05ZTHQ-05
65442171851454-181851454-18ZTD-05ZTHQ-05
80442322001608-182001608-18ZTD-08ZTHQ-08
100502662201808-182201808-18ZTD-10ZTHQ-10
125562932502108-182502108-18ZTD-15ZTHQ-15
150563192852408-232852408-23ZTD-20ZTHQ-20
200603893402958-2334029512-23ZTD-40ZTHQ-50
2506845639535012-2340535512-28ZTD-60ZTHQ-60
3007852044540012-2346041012-28ZTD-80ZTHQ-80
3507858750546016-2352047016-28ZTD-100ZTHQ-120
40010264956551516-2858052516-31ZTD-200ZTHQ-200
45011471361556520-2864058520-31DZW20ZTHQ-300
50012778667062020-2871565020-34DZW30ZTHQ-400
60015193778072520-3184077020-37DZW45-

大于DN600的电动蝶阀配用DZW电动执行器尺寸,请与销售部联系!

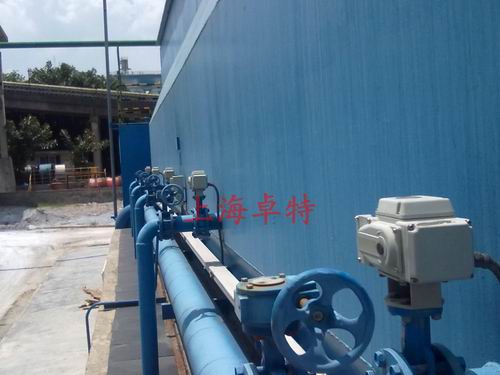

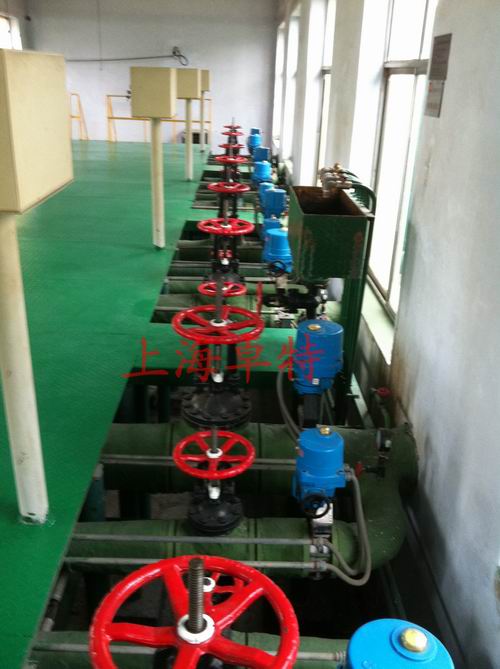

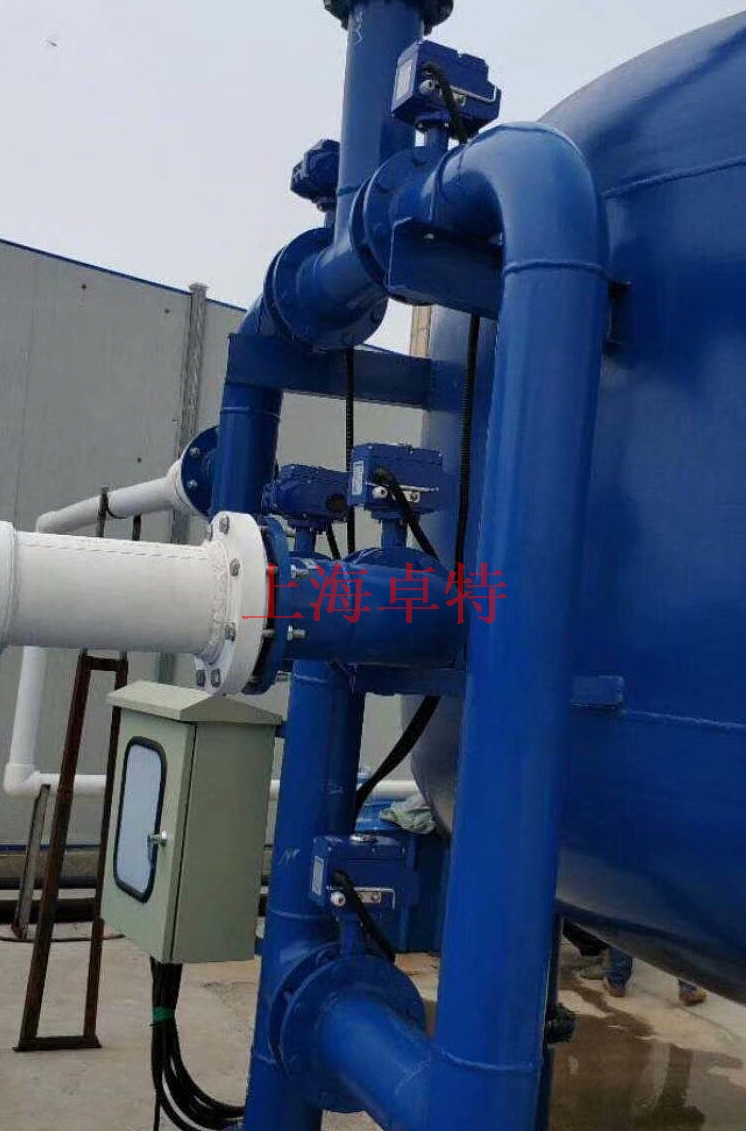

软密封对夹电动蝶阀现场图片

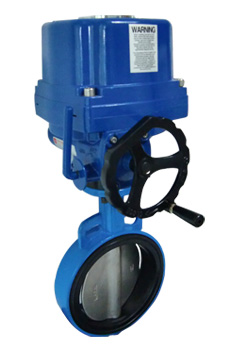

软密封对夹电动蝶阀
