气动调节蝶阀

下一条:UPVC气动蝶阀

上一条:通风气动蝶阀

阀门型号编制说明

TD6S71X-16C
控制方式阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
T:调节型D:蝶阀6:气动S:手轮7:对夹1:中线X:橡胶16:1.6MPa铸铁省略
无:开关  无:省略4:法兰3:三偏心F:PTFE10:1.0MPaC:碳钢
      F46:F4625:2.5MPaP:304
      H:硬密封 R:316
      W:本体 L:铝合金

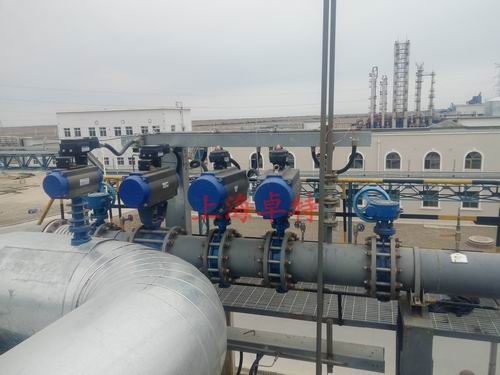

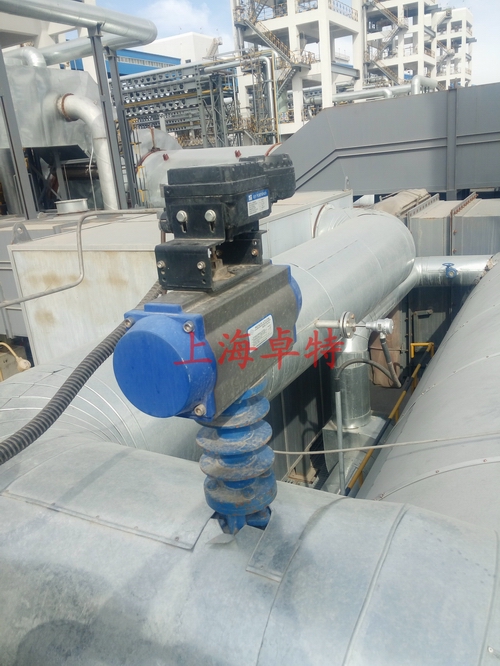

气动调节蝶阀  产品特点

1、采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。
2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压蝶阀,有效地防止结露、结灰、电腐蚀。
3、阀座法兰密封面采用大宽边:、大圆孤的密封,使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求,使安装密封更简单易行。
4、气动调节蝶阀的气动执行器采用挤压的高强度铝质缸体,内表面细磨精加工及硬质阳极化处理,摩擦系数小,使用寿命长,抗腐蚀性能强;双活塞齿轮齿条式设计,结构紧凑、安装位置对称、改变输出轴转向方便,使用寿命长、动作迅速;高精度齿轮和齿条,啮合间隙小、精度高,输出功率大;全面符合最新的国际规范:输出轴槽、螺孔;顶部安装孔尺寸符合NAMUR标准;气源接口尺寸符合NAMUR标准;底部安装孔尺寸符合ISO5211、DIN3337标准,方便安装电磁阀、限位开关等附件。
5、气动调节蝶阀配用ZTA系列气动执行机构和电器定位器,输入4-20mADC信号及5bar气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。安装单作用气动执行器和电器定位器,不但可以控制阀门的开启角度,而且能在气源或模拟信号发生故障时,阀门会自动停在预设的开或关的安全位置。
6、气动调节蝶阀的蝶阀,根据介质的种类不同,可以是软密封蝶阀,也可以是硬密封蝶阀,可以对夹连接,也可以法兰连接。下文描述的是软密封对夹气动调节蝶阀,硬密封气动调节蝶阀可以参考硬密封气动蝶阀的参数。

气动调节蝶阀  主要技术参数

           公称通径              DN(mm)50~1200
公称压力PN(MPa)1.62.5
试验压力(MPa)强度试验2.43.75
密封试验(水)1.762.75
 密封试验(气)0.6
泄 漏 量A级(零泄漏)
连接方式对夹、法兰
可选配蝶阀法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、
法兰硬密封蝶阀、通风蝶阀
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质饮用水、污水、高纯水、海水、空气、蒸汽、天然气、油品、纸浆、啤酒、一般化学介质、粘性介质、食品、固体粉末及颗粒物等
适用温度-29℃—150℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开关型/模拟量调节型
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式
电气定位器输入:4-20mA
输入/输出:4-20mA
手操机构
气源处理三联件

气动调节蝶阀  主要零件材质
    零件名称材 料
气动执行器ZTA型:铝合金 / AW型:铸铁
阀 体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板QT400、铝青铜、尼龙11、不锈钢
密 封 圈NBR丁晴橡胶、EPDM乙丙橡胶、PTFE、F46、不锈钢合金
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH


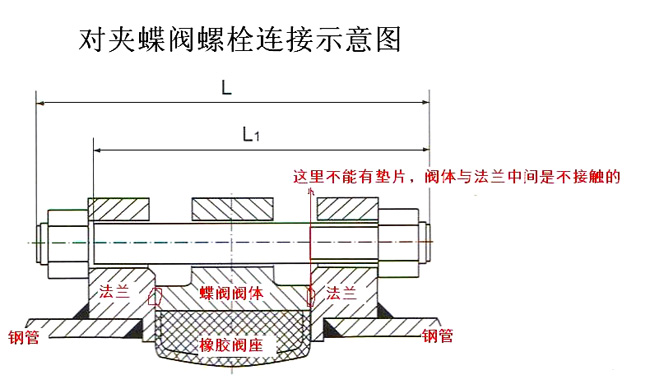

气动调节蝶阀  外形尺寸                               单位:mm

DNLH1.0MPa1.6MPa气动执行器
(双作用)
DD1n-dDD1n-d
50421971651254-181651254-18ZTA63
65442171851454-181851454-18ZTA75
80442322001608-182001608-18ZTA83
100502662201808-182201808-18ZTA105
125562932502108-182502108-18ZTA105
150563192852408-232852408-23ZTA127
200603893402958-2334029512-23ZTA140
2506845639535012-2340535512-28ZTA160
3007852044540012-2346041012-28ZTA190
3507858750546016-2352047016-28ZTA210
40010264956551516-2858052516-31ZTA240
45011471361556520-2864058520-31ZTA270
50012778667062020-2871565020-34ZTA300/AW25
60015193778072520-3184077020-37AW28

大于DN600的气动蝶阀尺寸;或硬密封气动调节蝶阀;配法兰蝶阀、硬密封蝶阀、通风蝶阀等连接尺寸,请与销售部联系!
