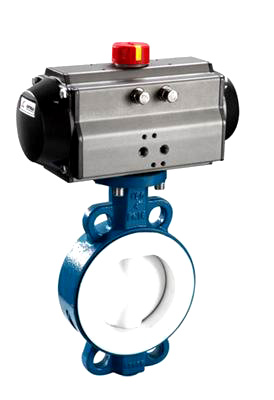

衬氟气动蝶阀

下一条:法兰气动蝶阀

上一条:硬密封气动蝶阀

阀门型号编制说明

D6S71X-16C
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀6:气动S:手轮7:对夹1:中线F:聚四氟乙烯16:1.6MPa铸铁省略
  无:省略  F46:聚全氟乙丙稀10:1.0MPaC:碳钢
       P:不锈钢304
       R:不锈钢316

衬氟气动蝶阀 产品特点

1、D71F4/D71F46耐腐蚀衬氟气动蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。衬氟气动蝶阀阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

2、安装双作用气动执行器和二位五通电磁换向阀,可以控制阀门的开和关;衬氟气动蝶阀安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门的开和关,而且能在气源发生故障时,阀门会自动停在预设的开或关的安全位置。

衬氟气动蝶阀 主要零件材质

零件名称材 料
气动执行器ZTA型:铝合金 / AW型:铸铁
阀 体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板不锈钢、WCB+F46
密 封 圈PTFE、F46(聚全氟乙丙稀)
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH

衬氟气动蝶阀 主要技术参数

     公称通径                       DN(mm)50~600
公称压力PN(MPa)1.01.6
试验压力(MPa)强度试验1.52.4
密封试验(水)1.11.76

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)

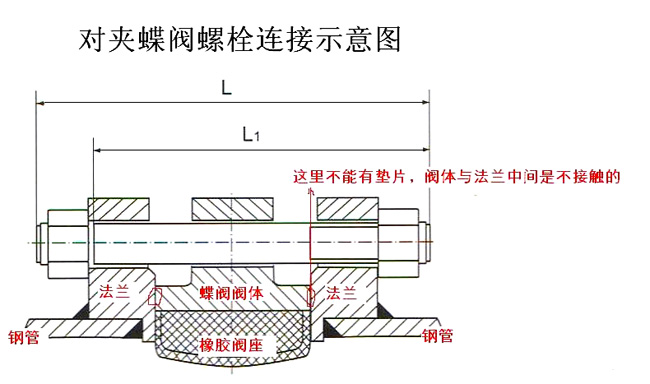

连接方式对    夹
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质

适用于浓硫酸、盐酸、硝酸、氢氟酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

适用温度-29℃—150℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开关型/模拟量调节型
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式
电气定位器输入:4-20mA
输入/输出:4-20mA

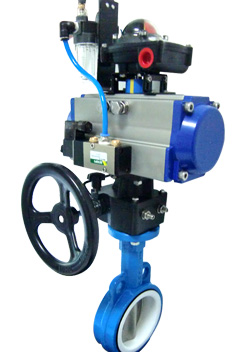

手操机构

气源处理三联件

■衬氟气动蝶阀 控制附件功能

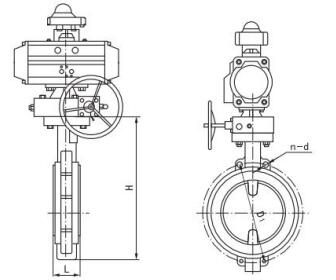

衬氟气动蝶阀 外形尺寸                          单位:mm

DNLH1.0MPa1.6MPa气动执行器
(双作用)
DD1n-dDD1n-d
50421971651254-181651254-18ZTA63
65442171851454-181851454-18ZTA75
80442322001608-182001608-18ZTA83
100502662201808-182201808-18ZTA105
125562932502108-182502108-18ZTA105
150563192852408-232852408-23ZTA125
200603893402958-2334029512-23ZTA140
2506845639535012-2340535512-28ZTA160
3007852044540012-2346041012-28ZTA190
3507858750546016-2352047016-28ZTA210
40010264956551516-2858052516-31ZTA240
45011471361556520-2864058520-31ZTA270
50012778667062020-2871565020-34ZTA300/AW25
60015193778072520-3184077020-37AW28

大于DN600的气动蝶阀尺寸,请与销售部联系!

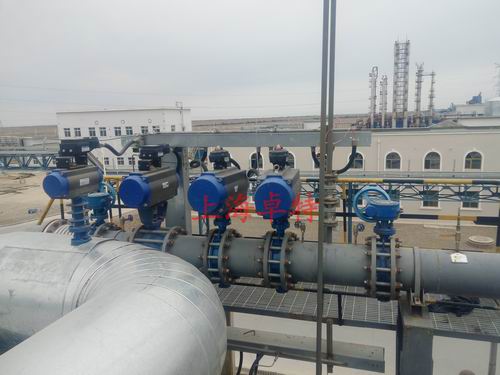

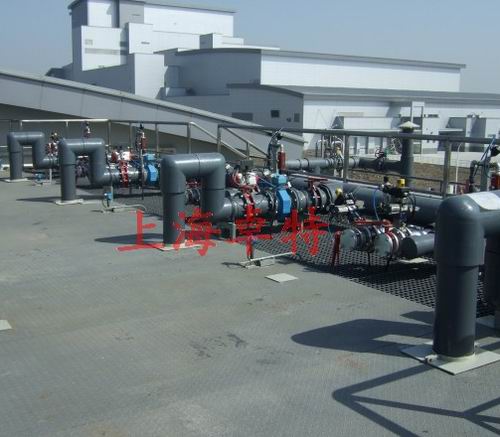

衬氟气动蝶阀现场图
