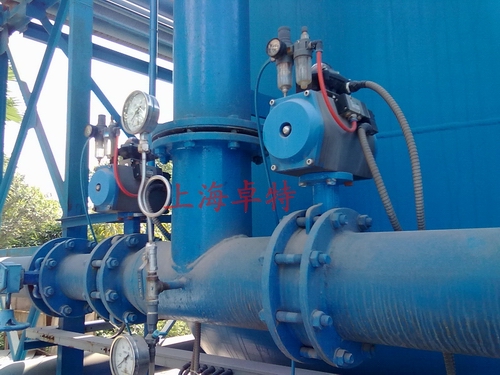

铝合金气动蝶阀

下一条:硬密封气动蝶阀

上一条:脱硫气动蝶阀

阀门型号编制说明

D6S71X-16C
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀6:气动S:手轮7:对夹1:中线X:橡胶16:1.6MPaL:铝合金
  无:省略   10:1.0MPa

■ 铝合金气动蝶阀  产品特点

1、采用先进的无销连接技术,结构坚固紧凑,蝶板具有(上下、左右)自动对中功能。

2、阀体与阀颈铝合金一体化具有超强的防止结露作用。重量超轻,特殊材料与先进压铸工艺制成的铝压蝶阀,有效地防止结露、结灰、电腐蚀。

3、阀座法兰密封面采用大宽边:、大圆孤的密封,使阀门适应套合式和焊接式法兰连接要求,适用任何标准法兰连接要求,使安装密封更简单易行。

4、铝合金气动蝶阀防结露蝶阀原理:由于采用了高性能顶盘材料,能有效地防止阀体部分的温差,隔离了管道内介质的传递,达到了执行器和连接法兰表面无结露。高性能的材料有很多出色的优点:如低吸水性、抗腐蚀性、绝热隔冷性能等,是普通材质蝶阀的4倍。

5、铝合金气动蝶阀可以配置多种驱动装置(手柄、涡轮、气动、电动执行器),通过防结露的技术可实现对驱动装置的保护,延长驱动装置的使用寿命。

铝合金气动蝶阀  主要技术参数

公称通径DN(mm)50~600
公称压力PN(MPa)1.01.6
试验压力(MPa)强度试验1.52.4
密封试验(水)1.11.76

 密封试验(气)

0.6
泄 漏 量A级(零泄漏)

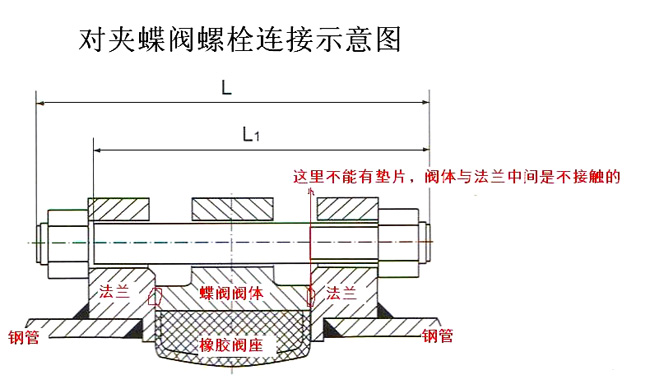

连接方式对    夹
设计标准JB/T8527 GB121238
法兰连接尺寸JB/T74-90   GB9113.1-9113.26
压 力 试 验GB/T 13927
适用介质饮用水、污水、高纯水、海水、空气、油品、啤酒、一般化学介质、粘性介质
适用温度-29℃—150℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)、AW型
控制形式开关型/模拟量调节型
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式
电气定位器输入:4-20mA
输入/输出:4-20mA

手操机构

气源处理三联件

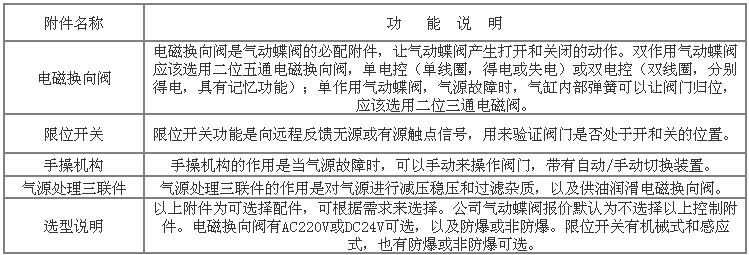

铝合金气动蝶阀  控制附件功能


铝合金气动蝶阀  主要零件材质

零件名称材 料
气动执行器ZTA型:铝合金 / AW型:铸铁
阀 体铝合金
蝶 板尼龙11、不锈钢
密 封 圈NBR丁晴橡胶、EPDM乙丙橡胶
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH


铝合金气动蝶阀 外形尺寸                             单位:mm

DNLH1.0MPa1.6MPa气动执行器
(双作用)
DD1n-dDD1n-d
50421971651254-181651254-18ZTA52
65442171851454-181851454-18ZTA63
80442322001608-182001608-18ZTA75
100502662201808-182201808-18ZTA83
125562932502108-182502108-18ZTA105
150563192852408-232852408-23ZTA105
200603893402958-2334029512-23ZTA127
2506845639535012-2340535512-28ZTA140
3007852044540012-2346041012-28ZTA160
3507858750546016-2352047016-28ZTA190
40010264956551516-2858052516-31ZTA210
45011471361556520-2864058520-31ZTA240
50012778667062020-2871565020-34ZTA270
60015193778072520-3184077020-37ZTA300
