阀门型号编制说明

D6S71X-16C
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
D:蝶阀6:气动S:手轮7:对夹1:中线X:橡胶16:1.6MPa铸铁省略
  无:省略4:法兰3:三偏心F:聚四氟乙烯10:1.0MPaC:碳钢
     F46:聚全氟乙丙稀25:2.5MPaP:不锈钢304
     H:不锈钢合金 R:不锈钢316
     W:本体 L:铝合金

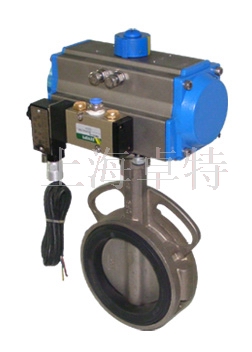

防爆气动蝶阀 产品特点

1、防爆气动蝶阀主要结构由气动执行器和阀门连接,安装防爆电磁换向阀,电压AC220V或AC380V,接上5kg左右压力的气源即可控制阀门,适用于易燃易爆场合。
2、阀门采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。
3、阀门球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。
4、防爆气动蝶阀的蝶阀,根据介质的种类不同,可以是软密封蝶阀,也可以是硬密封蝶阀,可以对夹连接,也可以法兰连接。下文描述的是软密封对夹防爆气动蝶阀,防爆气动硬密封蝶阀可以参考硬密封气动蝶阀的参数。

防爆气动蝶阀 技术参数

公称通径

DN(mm)

50~600

公称压力

PN(MPa)

1.0

1.6

试验压力(MPa)

强度试验

1.5

2.4

密封试验(水)

1.1

1.76

      密封试验(气)

0.6

泄 漏 量

A级(零泄漏)

连接方式

对夹、法兰

可选配蝶阀

法兰偏心软密封蝶阀、中线法兰蝶阀、衬氟蝶阀、对夹硬密封蝶阀、

法兰硬密封蝶阀、通风蝶阀

设计标准

JB/T8527 GB121238

法兰连接尺寸

JB/T74-90   GB9113.1-9113.26

压 力 试 验

GB/T 13927

适用介质

易燃易爆的气体、液体、粉尘等介质

适用温度

-29℃—550℃

驱动方式

气    动

气动执行器

ZTA双作用、ZTA单作用(弹簧复位)、AW型

控制形式

开关型/模拟量调节型

可选控制附件

电磁换向阀

(防爆)

AC220V/DC24V

单作用

二位三通

双作用

二位五通

单电控

双电控

限位开关

(防爆)

机械式

感应式

电气定位器

(防爆)

输入:4-20mA

输入/输出:4-20mA

手操机构

气源处理三联件

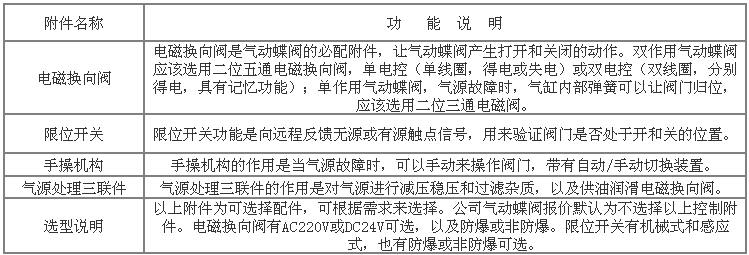

防爆气动蝶阀  控制附件功能


防爆气动蝶阀  主要零件材质

零件名称材 料
气动执行器ZTA型:铝合金 / AW型:铸铁
阀 体灰铸铁、球墨铸铁、铸钢、不锈钢
蝶 板QT400、铝青铜、尼龙11、不锈钢
密 封 圈NBR、EPDM、PTFE、F46、合金硬密封
阀 杆2Cr13、1Cr13不锈钢、CF8、CF8M、17-4PH


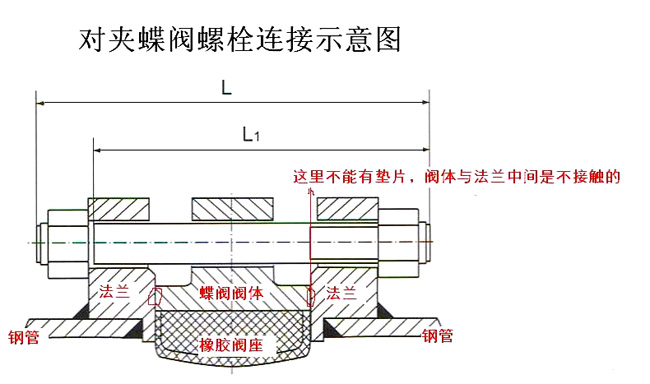

防爆气动蝶阀  外形尺寸                 单位:mm

DNLH1.0MPa1.6MPa气动执行器
(双作用)
DD1n-dDD1n-d
50421971651254-181651254-18ZTA52
65442171851454-181851454-18ZTA63
80442322001608-182001608-18ZTA75
100502662201808-182201808-18ZTA83
125562932502108-182502108-18ZTA105
150563192852408-232852408-23ZTA105
200603893402958-2334029512-23ZTA127
2506845639535012-2340535512-28ZTA140
3007852044540012-2346041012-28ZTA160
3507858750546016-2352047016-28ZTA190
40010264956551516-2858052516-31ZTA210
45011471361556520-2864058520-31ZTA240
50012778667062020-2871565020-34ZTA270
60015193778072520-3184077020-37ZTA300

大于DN600的气动蝶阀尺寸,配法兰蝶阀、硬密封蝶阀、通风蝶阀等连接尺寸,请与销售部联系!

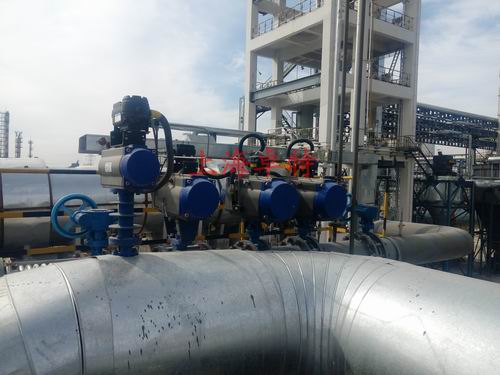

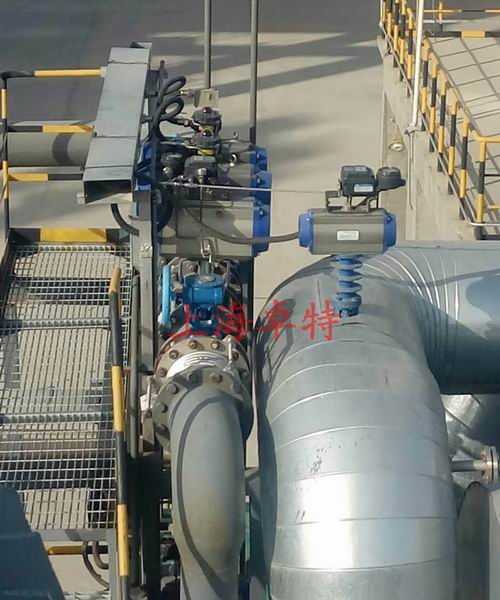

防爆气动蝶阀现场图
软密封对夹气动蝶阀
脱硫气动蝶阀
铝合金气动蝶阀
硬密封气动蝶阀
衬氟气动蝶阀
