手动陶瓷刀闸阀

下一条:气动陶瓷刀闸阀

上一条:已经没有了

型号编制说明

ZT644TC-10C
阀门类型动作方式连接形式阀门结构密封材料公称压力阀体材质
ZT:插板阀6:气动4:法兰4:平行双闸板TC:陶瓷10:1.0MPaC:WCB

手动陶瓷刀闸阀 产品特点

适用于高硬度的颗粒如(灰渣水)等介质,或有软颗粒但又有腐蚀性的介质的管道上作启闭之用。公称压力1.0MPa,适应温度≤200℃。

密封面采用硬密封与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(硬度HRA88以上,仅次于金钢石)。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,热膨胀小,高抗压强度,优良的抗氧化和耐腐蚀性能,耐高温,隔热性能良好。

料口全流通无阻挡物有吹堵装置,耐磨性能强,密封性能好,启动负荷小卡灰及结灰现象少。

采用高档坚韧结构陶瓷密封,机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。

工程陶瓷刀闸阀阀门密封部件和易损过流部件采用工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀,阀门使用寿命长;性价比较普通阀门提高10倍。

阀座采用保护唇技术:阀座陶瓷密封环内径处具有保护唇结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。

专门针对固液两相流工况介质管道设计,设计有以抗节流冲刷为目的的结构形式,以满足该类介质管道的关断或关断+节流的双重使用功能。

采用超短结构长度,节省材料,减轻管路系统整体重量;占用有效空间小,能有效支持管道的强度,减少管道振动,适合在不同排布管道上任意角度安装。

具备电动、手动、电液动、手液动多种驱动方式,对于电动、电液动驱动阀门可以有效实现远程控制及开度指示,阀门若节流或调节使用开度远程调整误差可控制在1.0mm之内,运行时自锁性能良好。

手动陶瓷刀闸阀 主要零件材质

序号名 称材 料序号名 称材 料
1阀 体WCB9阀 杆2Cr13
2阀 座工程陶瓷10支 架WCB
3阀 板304+工程陶瓷11阀杆螺母T
4填 料PTFE12轴 承
5双头螺柱3513手 轮HT200
6垫 圈1014轴承压盖35
7螺 母2515手轮锁紧螺母Q235A
8填料压盖WCB

手动陶瓷刀闸阀 主要技术参数

公称通径DN50—DN600
公称压力PN1.0~1.6(MPa)
连接方式对夹、法兰
驱动方式手轮、伞齿轮
设计与制造GB/T 8691
法兰标准JB/T79.1-1984
结构长度GB/T 15188.2
检验与试验GB/T 9092
适用介质灰渣、泥渣、煤浆、矿浆、污水等固体、液固、气固二相介质输送系统,尤其适用于火力发电厂石子煤系统

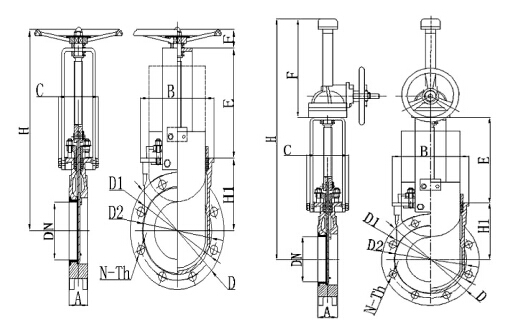

手动陶瓷刀闸阀 外形尺寸(“H”和“F”,前者为伞齿轮的尺寸,后者为手轮尺寸)                单位:mm

DNADD1D2HHH1EFFCBN-Th
504316512599475285115158472021121304-M16
6546185145118500295115172532131171504-M16
8046200160132530315127190532131171768-M16
10052220180156565365140210602151271928-M16
12556250210184610400160235652151272218-M16
15056285240211660475175270652151312258-M20
200603402952667405402053206521514128312-M20
250683953503198506302453906521515135012-M24
300784454003709587802954436522015140212-M24
3507850546042910708853354947024116045416-M24
40010256551548011909903925527024617550016-M27
45011461556553013001100-585-28019056420-M27
50012767062058214101200-638-28021062620-M30
60015478072568516801450-760-28821071520-M33


材料整理中. . .
