刀型闸阀

下一条:气动刀闸阀

上一条:已经没有了

■ 型号编制说明

PZ573X-10C
阀门类型动作方式连接形式阀门结构密封材料公称压力阀体材质
PZ:刀闸阀无:手轮7:对夹3:平行单闸板X:EPDM10:1.0MPaC:WCB
 5:伞齿轮4:法兰 F:PTFE16:1.6MPaP:CF8
 L:链轮5:凸耳 H:不锈钢合金 R:CF8M
    Y:硬质合金 PL:CF3
    W:不锈钢本体 RL:CF3M

■刀型闸阀  概述

    刀闸阀—又称刀型闸阀、刀型浆液阀。从八十年代进入我国,在不到二十年的时间里,其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣,发展到了城市的污水处理,从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、截止阀、调节阀、蝶阀等类阀门的流阻大、质量大、安装难、占地面积大等得疑难问题。刀型闸阀出现后,大量的通用切断类阀门和调节阀门已被之取代。
    我公司的PZ型刀型闸阀吸取了国内外先进技术和结构优点,排除了其他厂家所产刀闸阀在使用中存在的不足,是一种具有轻型、结构简单小巧、密封性能可靠、使用寿命长、具有切断介质等优点,其密封原理是通过闸板在关闭到底时,闸板斜切面碰到阀体上的锲块使得闸板紧靠密封面起到密封效果,并且闸板底部的斜切面具有切断介质的功能,使得阀门不易受介质的堵塞卡阻。其结构可以做成硬密封、软密封,可以根据客户对密封要求选型。

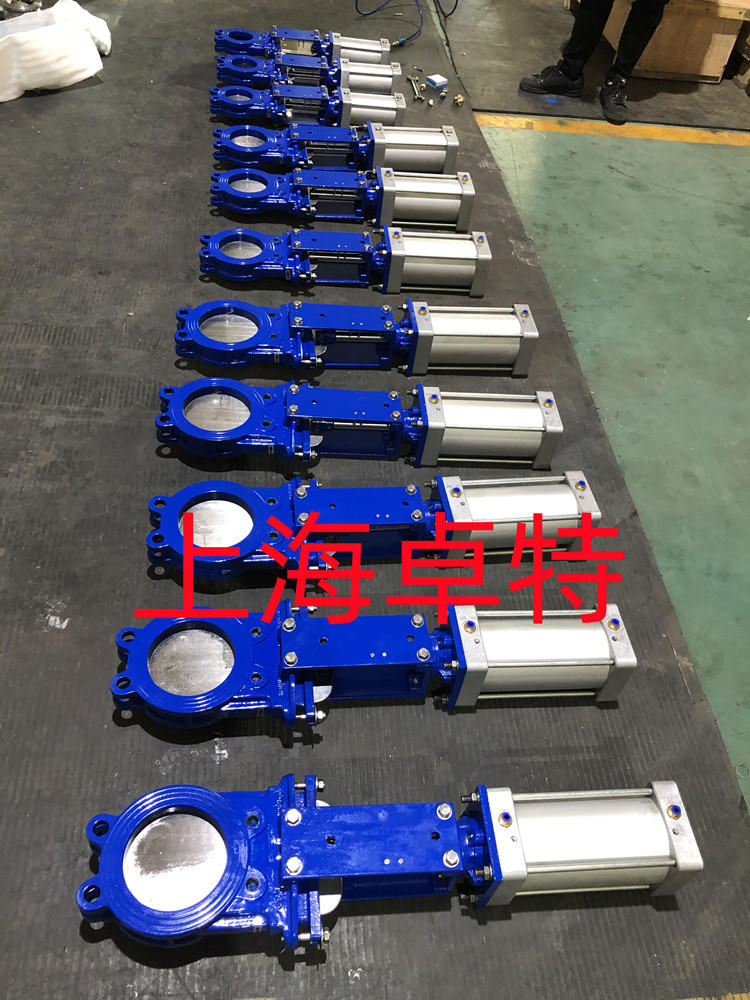

    因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。具有多种阀座可供选择,并且可依据现场控制需求,配备电动或气动执行器,实现阀门的自动化操作。

■刀型闸阀  产品特点

1、阀体采用整体式设计,流体阻力小,操作灵活方便。
2、螺杆传动采用双平面轴承设计,使得传动摩擦力大大减小,方便阀门的开启关闭。
3、密封阀座采用活动式密封,且采用O型圈预紧提供预紧力使密封阀座紧贴阀板,泄漏量大大减少,对在长期使用中密封副的磨损有自动补偿功能,提高阀门的使用寿命。
4、固定导向爪、无凹槽设计,不易引起介质积存和卡阻。
5、阀座可根据介质和工矿的需要,选金属硬密封或软密封:闸板采用表面镀硬铬或离子氮化处理,使闸板更耐磨,密封面使用寿命增强;软密封阀座可选PTFE、NBR、EPDM阀座,密封性好,耐腐蚀。

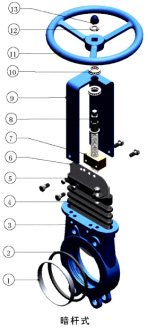

■刀型闸阀   主要零件材质(暗杆式)

零件号零件名称零件材质
1阀    座304
2密 封 圈EPDM、NBR、PTFE、304、316、合金
3阀    体WCB、CF8、CF8M、CF3、CF3M、2520
4填    料PTFE
5压    盖WCB、CF8、CF8M、CF3、CF3M
6闸    板2Cr13、304、316、316L、2520
7阀杆螺母
8阀    杆2Cr13、304、316、316L
9支 架 板Q235A、304、316、316L
10轴    承GCr9
11手    轮玛钢
12垫    片304
13螺    帽304

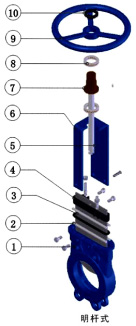

■刀型闸阀   主要零件材质(明杆式)

零件号零件名称零件材质
1阀    体WCB、CF8、CF8M、CF3、CF3M、2520
2填    料PTFE
3闸    板2Cr13、304、316、316L、2520
4压    盖WCB、CF8、CF8M、CF3、CF3M
5阀    杆2Cr13、304、316、316L
6支 架 板Q235A、304、316、316L
7阀杆螺母
8轴    承GCr9
9手    轮玛钢
10锁紧螺母45#

■ EPDM橡胶密封

EPDM橡胶密封原理是采用橡胶密封圈与闸板和锲快组合成密封副,当启闭件在外力的作用下带动闸板向下移动,阀门处于敢比状态时,是闸板下单斜面与阀体中锲块上的斜面想吻合,迫使闸板紧靠橡胶密封圈进行强制密封,其结构如右图所示:
1、DN50~DN450的密封结构是在闸板的一侧的阀体上设有与橡胶密封圈截面形状相配合的槽,橡胶密封圈置于槽中,并用金属压圈固定在阀体上,闸板另一侧的阀体底部设有与阀体为一体的锲块,锲块上设有斜面,在闸板下端设有与锲块上斜面相吻合的斜面而构成密封结构,同时,橡胶密封圈可以更换。
2、DN500~DN1000的密封结构是橡胶密封圈形状为梯形,紧紧嵌入阀体密封面上的梯形凹槽中,当闸板下移关闭时,橡胶密封圈全部被挤压在梯形凹槽内,同阀体密封保持平整,这样橡胶密封圈不易被磨损,打到大口径刀闸阀可靠的密封效果。

■ EPDM橡胶活动密封

阀座压盖压住橡胶密封圈在阀体上,适用寿命长,密封圈更换安装方便。本结构适用于开关次数频繁,粉状类介质管道输送。

■ 金属密封

本结构适用于粉状、颗粒、煤渣、泥浆等介质,适用于管道内漏充分许可的情况下,不适用于清水介质。

■ 金属活动密封副

采用金属密封圈与阀座压盖为球面衬合,工作时密封圈在不同受力的状态下可以在阀体内做适当的球弧状滑动。闸板受压越大,密封性能越好,此密封能实现闸板与密封圈完全密封状态,达到零泄漏,同时闸板在启闭过程中,密封面处于无摩擦区域,延长阀门使用寿命。
无磨损启闭,只有活动阀座密封圈才能实现。由阀体、阀座压盖、金属密封圈、闸板四个不见组合构成密封副。阀门关闭时,闸板在阀体锲块的作用下将闸板推向密封圈,使闸板与密封圈紧密接触达到完全密封零泄漏;阀门开启时,由于密封圈与阀座压盖球面活动衬合,是受挤压的密封圈恢复原状向左移动,此时密封圈脱离闸板,闸板继续上升,闸板在上升过程中,闸板与密封圈始终处于无摩擦状态。

PTFE四氟活动密封

阀座压盖压住四氟密封圈在阀体上,并在中间放置橡胶O型圈,防止介质从阀座压盖出外泄,四氟密封圈更换安装十分方便。

■刀型闸阀  主要技术参数

                                  公称通径                                  DN50—DN1200
公称压力PN1.0~1.6(MPa);     150LB;     10K
连接方式对夹、法兰、凸耳
驱动方式手轮、伞齿轮、链轮
工作压力DN50~DN250:10kg/c㎡                    DN300~DN400:6kg/c㎡ DN450:5kg/c㎡                           DN500~DN650:4kg/c㎡ DN700~DN1000:2kg/c㎡
法兰标准GB9113.1-2000;JB/T79.1-1984;HG20592-1997;ASME B 16.5;EN 1092-1:2001
结构长度GB/T15188.2-94; MSS SP 81-2001
压力-温度额定值GB/T12224-2007;ANME B 16.34-2003;ISO7005-1
试验标准强度及密封试验标准:JB/T9092-1999
硬密封密封等级:MSS SP 91-2001  40ml/inch
软密封NBR、EPDM、PTFE阀座按硬密封的1/10泄漏量标准进行验收
适用温 度阀    座NBR≤80℃;EPDM≤120℃;PTFE≤180℃;不锈钢合金≤450-900℃
阀    体碳钢≤425℃;不锈钢、铬钼钢≤600℃;2520不锈钢≤900℃
适用介质适用于矿山电厂的选煤、排渣、城市污水处理、食品、造纸、医药、石油、化工等油品、水、蒸汽管路上,接通或截断管路中的水泥浆、金矿粉、矿砂、炉渣、煤泥、纸浆、木浆、尾矿、纤维、粉尘、化学品处理污水、沉淀池、沥青、料仓出口、水果汁、谷物、屠宰厂废水等介质。

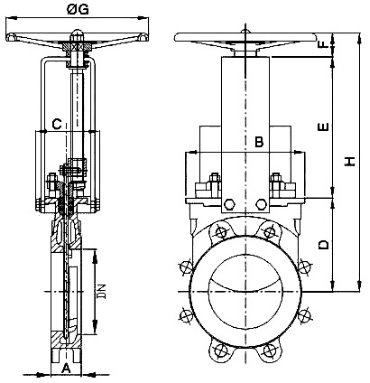

■ 刀型闸阀外形尺寸 (暗杆)                                                单位:mm

DNABCDEFGH
504813011211515847180320
654815011711517253180340
805117611712719053220370
1005119212714021060240410
1255722112716023565240460
1505722513117527065280510
2007028314120532065300590
2507035015124539065320700
3007640215129544365320803
3507645416033549470400899
40089500175392552764501020

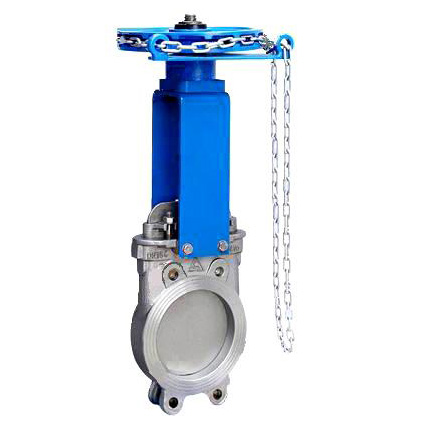

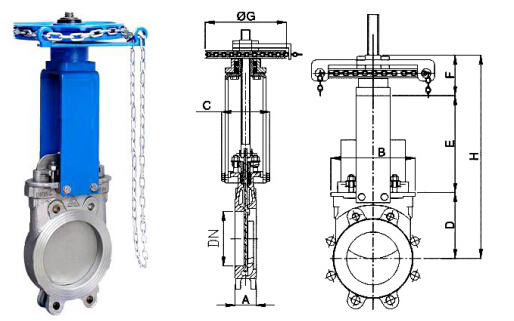

■刀型闸阀  外形尺寸(链轮)                                                  单位:mm

DN

A

B

C

D

E

F

G

H

50

48

130

112

115

158

47

180

320

65

48

150

117

115

172

53

180

340

80

51

176

117

127

190

53

220

370

100

51

192

127

140

210

60

240

410

125

57

221

127

160

235

65

240

460

150

57

225

131

175

270

65

280

510

200

70

283

141

205

320

65

300

590

250

70

350

151

245

390

65

340

700

300

76

402

151

295

443

65

340

803

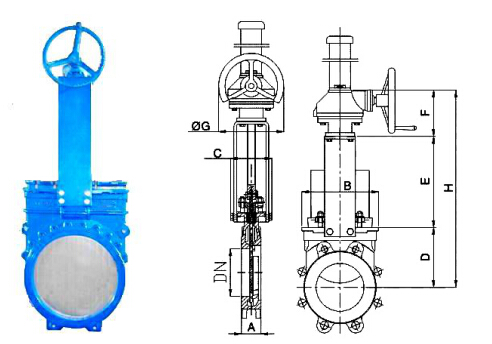

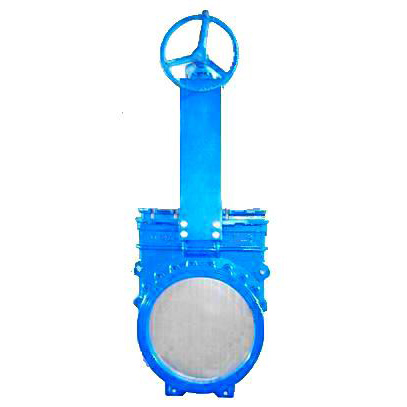

■刀型闸阀  外形尺寸(伞齿轮)                                              单位:mm
DNABCDEFGH
5048130112115158202180475
6548150117115172213180500
8051176117127190213220530
10051192127140210215240565
12557221127160235215240610
15057225131175270215280660
20070283141205320215300740
25070350151245390215320850
30076402151295443220320958
350764541603354942414001070
400895001753925522464501190
450895641904355852805301300
5001146262104926382806001410
6001147152106827602886001680
7001278322707059253008001930

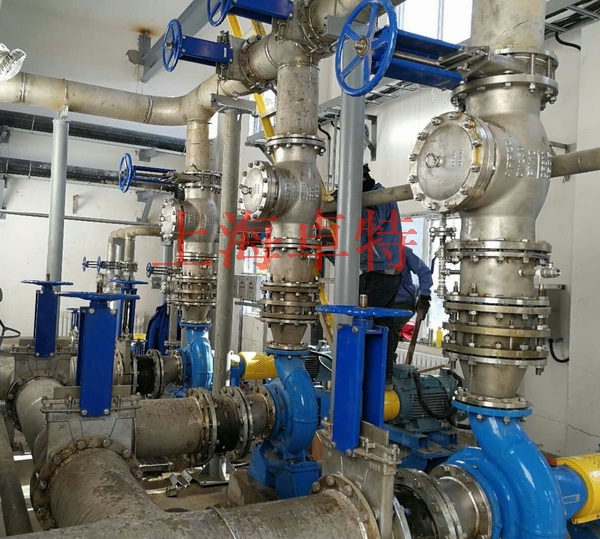

■刀型闸阀 安装示意图

对夹式安装


法兰式安装


凸耳式安装


刀型闸阀 因采用刀型闸板,具有良好的剪切作用,最适宜于浆料、粉粒料、纤维等难以控制的流体,广泛应用于造纸、石化、矿山、排水、食品等行业。
