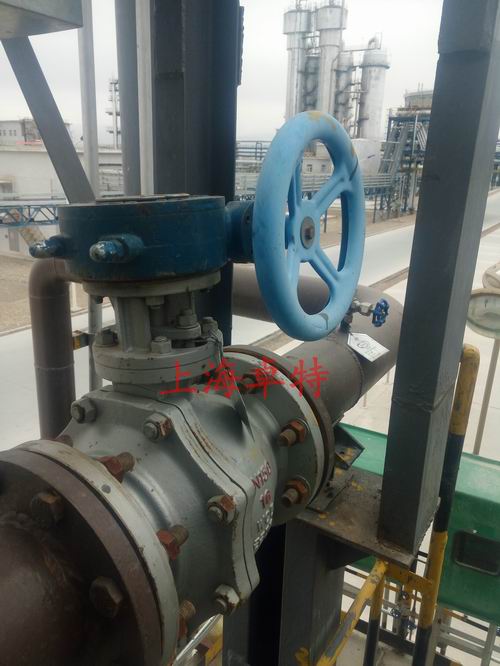

手动法兰球阀

下一条:手动固定球阀

上一条:UPVC电动球阀

阀门型号编制说明

Q341F-16P
阀门类型动作方式连接方式阀门结构密封材料公称压力阀体材质
Q:球阀3:涡轮4:法兰1:浮动球F:聚四氟乙烯16:1.6MPaC:碳钢
 无:手柄  PPL:对位聚苯25:2.5MPaP:不锈钢304
    H:硬密封40:4.0MPaR:不锈钢316

手动法兰球阀 产品特点

1,手动法兰球阀是所有阀类中流阻最小的一种,开关迅速方便,只要球体转动90°就完成了全开或全关动作,实现快速启闭。
2,双向密封,密封性能好。阀座一般采用聚四氟乙烯材料。由于浮动球阀的球体是浮动的,在介质压力作用下,球体能向出口端方向产生一定的位移并紧压在出口端的密封面上,而且密封力随着介质压力的增加而增大。
3,阀杆采用防吹出结构设计,即使出现阀腔异常升压以及填料压块失效情况下也能保证阀杆不会被介质吹出,而且阀杆采用下装设计,阀杆的倒密封也随着介质压力的增加而增大。
4,阀杆填料采用V型密封结构,V型填料能够将填料压盖的压紧力及介质力有效的转化为阀杆的密封力。将传统的填料压盖改为填料压板与填料压套的两体式结构设计,填料压套与填料压板采用球形接触,确保填料压盖始终垂直,并在填料压套内部设置了聚四氟乙烯衬套,避免了阀杆与填料压套的擦伤与磨损,减小了阀门的操作力矩。
5,可以根据客户要求设置防静电结构,通过阀杆使球体和阀体之间形成静电通道,从而可将球体与阀座开关过程中产生的静电通过阀体引到大地,防止静电火花可能引起的火灾或爆炸危险。
6,因球阀开关只作90°转动,因此容易实现自动化控制和远距离控制,可配置气动、电动等装置。

手动法兰球阀 主要零件材质

零件名称材    料
阀    体铸钢、不锈钢304、不锈钢316、
球    体2Cr13、304、316、2Cr13+渗氮、304+渗氮、316+渗氮
密 封 圈PTFE、PPL、2Cr13、304+渗氮、316+渗氮
阀    杆2Cr13、304、316
填    料氟塑料、柔性石墨

手动法兰球阀 采用标准
设计标准:GB/T12237—1989
结构长度:GB/T12221—1989
连接法兰:JB/T79-94; GB/T9113
试验标准:GB/T13927—1992,JB/T9092

安装执行器及附件

气动执行器、电动执行器
电磁换向阀、限位开关
气源处理三联件
手操机构
控制箱


手动法兰球阀 主要技术参数

公称通径DN(mm)15~250
公称压力PN(MPa)1.62.54.06.4
试验压力强度试验1.762.756.09.6
密封试验0.60.60.60.6
泄 漏 量软密封:A级(零泄漏)     硬密封:D级(1×DNmm3/s)
适用介质水,污水,空气,蒸汽,各种油类,酸类,碱类,盐类等。
适用温度聚四氟乙烯≤150℃,对位聚苯≤300℃,硬密封≤550℃
驱动方式手柄、涡轮蜗杆


■ 手动法兰球阀 连接尺寸(PN16\PN25)                       单位:mm

DNPN16PN25L
DD1LH

 n-d

DD1D2H

 n-d

159565130594-14956546594-14130
2010575140634-141057556634-14140
2511585150754-141158565754-14150
32135100165874-1813510076874-18165
40145110180974-1814511084974-18180
501651252001074-18165125991074-18200
651851452201424-181851451181428-18220
802001602501528-182001601321528-18250
1002201802801788-182351901561788-23280
1252502103202528-182702201842528-27320
1502852403602728-233002502112728-27360
20034029540034212-2336031027434212-27400
25040535545034512-2342537033034512-30450
手动法兰球阀 连接尺寸(PN40\PN64)                              单位:mm
DNPN40PN64H
DD1D2L

 n-d

DD1D2L

 n-d

159565461304-1410575551654-1459
2010575561404-1413090681904-1863
2511585651504-14140100782164-1875
32135100761654-18155110822294-2387
40145110841804-18170125952414-2397
50165125992004-181801351052924-23107
651851451182208-182051601303308-23142
802001601322508-182151701403568-23152
1002351901562808-232502001684328-26178
1252702201843208-272952402025088-30252
1503002502113608-273452802405598-34272
20037532028440012-3041534530066012-36342
