三通螺纹气动球阀

阀门型号编制说明

Q6S14F-16P
阀门类型动作方式操控连接方式阀门结构密封材料公称压力阀体材质
Q:球阀6:气动S:手轮1:内螺纹4:L型三通F:聚四氟乙烯16:1.6MPaP:不锈钢304
  无:省略 5:T型三通PPL:对位聚苯 R:不锈钢316

三通螺纹气动球阀  产品特点

    我公司的三通螺纹气动球阀,性能可靠,配套简单,流体能力大。广泛应用于食品、环保、水处理、石油、化工、造纸、电力等行业的工业自动控制系统中。

1、三通螺纹气动球阀的阀体铸造采用台湾引进的先进工艺,结构合理,造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被吹出。
2、L型三通球阀用于介质流向的切换,能使相互垂直的两个管道连通(如下:流向图A);T型三通球阀用于介质的分流、合流及流向切换,T型通道可以使三个通道相互连通或使其中的两个通道连通。(如下:流向图B)
3、三通螺纹气动球阀上法兰采用ISO5211执行机构安装平台。方便安装电动、气动执行器,节省安装空间。
4、三通螺纹气动球阀安装双作用气动执行器和二位五通电磁换向阀,可以控制三通球阀介质流向的切换;安装单作用气动执行器和二位三通电磁换向阀,不但可以控制阀门介质流向的切换,而且能在气源发生故障时,阀门会自动停在预设的开或关的位置。

三通螺纹气动球阀  主要零件材质

零件名称材    料
气动执行器ZTA型:铝合金
阀    体CF8、CF8M
球    体CF8、CF8M
密 封 圈PTFE、PPL
阀    杆CF8、CF8M
填    料PTFE、石墨

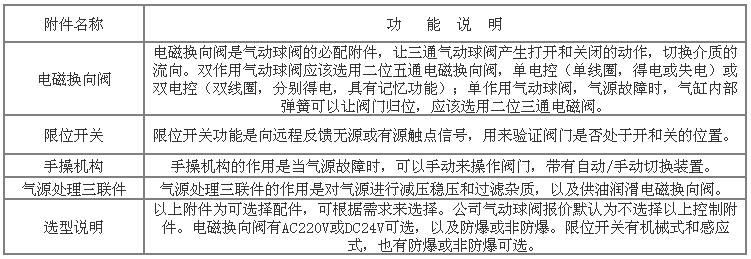

三通螺纹气动球阀  控制附件功能



三通螺纹气动球阀  主要技术参数

公称通径DN(mm)10~80
公称压力PN(MPa)1.6
试验压力(MPa)强度试验2.4
密封试验(水)1.76

 密封试验(气)

0.6
泄 漏 量A级(软密封)
阀门类型Q614F(L型三通)、Q615F(T型三通)
设计标准GB/T12237-1989
压力试验GB/T 13927、JB/T9092-1999
连接方式内 螺 纹
适用介质水,污水,蒸汽,空气,各种油类,酸类,碱类,盐类等。
适用温度-29℃—150℃
驱动方式气    动
气动执行器ZTA双作用、ZTA单作用(弹簧复位)
控制形式开关型(切换介质流向)
可选控制附件电磁换向阀AC220V/DC24V
单作用二位三通
双作用二位五通单电控
双电控
限位开关机械式
感应式

手操机构

气源处理三联件

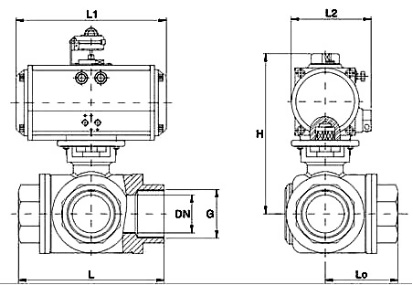

三通螺纹气动球阀  外形尺寸  单位:mm

DNGLL0HL1L2气动执行器(双作用)
103/8“794010616072ZTA52
151/2“794010616072ZTA52
203/4“884411319083ZTA63
251“974911620695ZTA75
321 1/4“12462144216103ZTA83
401 1/2“13869158260109ZTA92
502“15477164286120ZTA105
652 1/2“18693188286120ZTA105
803“201101214340142ZTA125

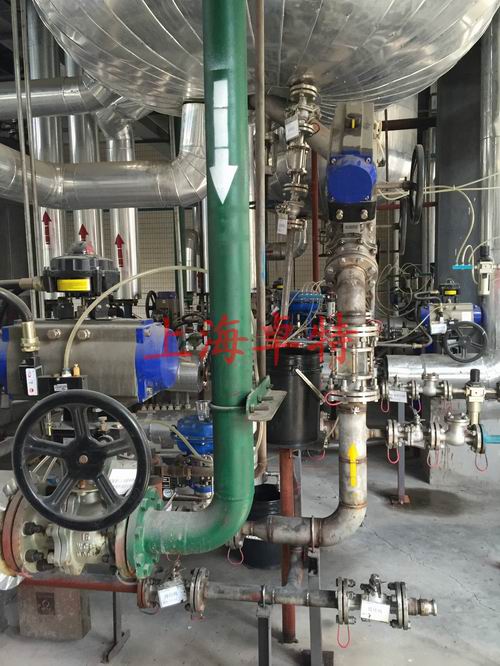

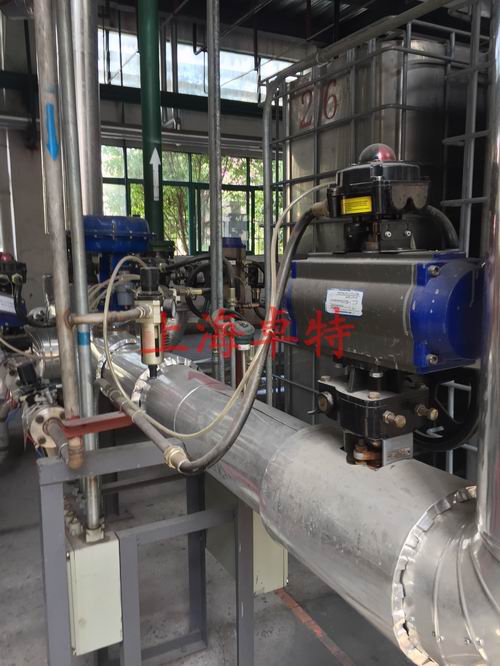

三通螺纹气动球阀现场安装图片
